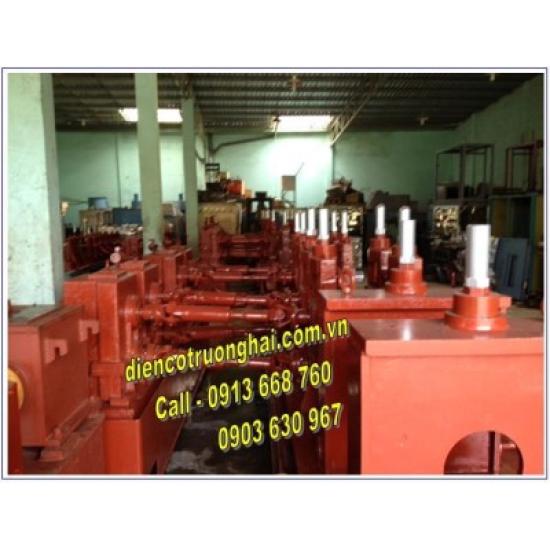

Dây chuyền sản xuất ống thép cỡ lớn
|
TÊN THIẾT BỊ |
QUY CÁCH |
GHI CHÚ |
|
|
MÁY CÁN ỐNG |
Chạy ống Ø114 trở xuống
|
Động cơ chính 90KW Motor 3 pha |
|
|
1 |
Phần xả cuộn |
Cụm xả tole 2 đầu trọng tải 5 tấn (2cuộn) -Tự xả, độ bung Þ400 Ò540 |
|
|
2 |
Phần chứa nguyên liệu |
- Motor + cụm kéo xả tole - Tốc độ nhập nguyên liệu 190m/phút |
-Mô tơ cấp: 15HP -Mô tơ khép lòng : 3HP Motor 3 pha
|
|
3 |
Phần cán tròn (phần cuốn tạo hình tròn) |
* Cụm cán ống tròn: - Bộ hướng và kềm tole: 01 bộ - Bộ vách máy chính 65ly và ke: 06bộ - Bộ hộp máy phụ + trục phụ: thép 45 nhiệt luyện: 07 bộ - Bộ hộp số chuyển hướng |
-Trục cán ống chính và hộp số sử dụng vòng bi, hiệu SKF |
|
4 |
Phần định vị hàn |
* Cụm định hướng ống: - Bộ chỉnh ống consol (vách, trục): thép 45 nhiệt luyện: 01bộ - Bộ kềm hàn (hộp, trục): 03 bộ |
|
|
5 |
Phần gọt mối hàn |
* Cụm cắt gọt mối hàn: - Bộ dao gọt (vách máy + dao gọt) : 01 bộ |
Mô tơ hộp số cuốn phôi: 1HP |
|
6 |
Thùng giải nhiệt ống |
- Bộ giải nhiệt: 01 bộ |
|
|
|
Phần cán định hình (phần tạo hình) |
*Cụm cán ống định hình: - Bộ vách máy chính 65ly và ke: 05 bộ - Đế dày 25mm - Bộ hộp máy phụ: thép 45 nhiệt luyện 07bộ - Bộ chữ thập: 02 bộ - Bộ hộp số chuyển hướng: |
-Trục cán ống chính và hộp số sử dụng vòng bi, hiệu SKF |
|
7.TỦ ĐIỆN BÀN CẮT
|
Phần cắt tự động lập trình PLC điều khiển màn hình cảm ứng (cắt quy cách) |
Cắt theo qui cách, độ dài tính mm. - Hệ thống bàn lật ống (bàn đỡ sản phẩm) sử dụng mô tơ con lăn kéo sản phẩm loại hiện đại nhất hiện nay.
|
|
|
MÁY HÀN CAO TẦN MOSFET |
- Hàn ống bằng phương pháp cao tần - Độ dày hàn tối đa 4mm - Tole nguyên liệu dày 0,9mmÒ 4mm - Vận tốc ra sản phẩm từ 12Ò60m/p - Với ống Ø114 dày 2.5ly tốc độ đạt 35m/phút |
Công suất hàn 300KW Do Công Ty Trường Hải chế tạo. |
|
